PL62003是款結合迅速手機專研和談的高效率、同時雙相起降壓手機專研器

一、生成物慨況

---

1、結果共同點：

• 集成式 PD3.1、QC3.0、AFC、SCP、FCP、BC1.2 和談，完整雙項升降壓充電流功較
• 撐持PD3.1和談的雙腳色轉型
• 內嵌快速快充管理保健作用，涉及到涓流快速快充、恒流快速快充、恒壓快速快充和密布抑制等保健作用
• VBUS和 VBAT的人物電流投資額寬大，極高led光通量32V
• 撐持多到 4 個網口（C1 網口、C2 網口、B 網口、A 網口）的插拔查重
• 撐持對各個方面個網口扼制過流和過壓掩體
• 撐持 1 節至 6 節容量電池的進行充電管理
• 撐持 4.2V 和 3.5V 電池的快速充電
• 可編寫程序旋鈕頻率為 150KHz 和 300KHz
• 內設12-bit DAC 可保證 感應電流以10mA的步徑設置
• 內置式12-bit DAC 可以保證傳輸電壓電流以5mV的步徑制定
• 可語言編程纜線壓降掩蓋
• 模塊化多于4個 USB 端口設置的N-Gate驅動程序器
• 冗余可通過階段VMON 引腳檢側容量電池端、BUS端和各種端口處真個線電壓和電壓電流等圖片信息
• 集成化DC-DC裝換器的各種類型擋拆效果
• 當BUS的電阻值與電池的電阻值相當時，可制定縱貫
• 內裝I2C接頭可與外面MCU通迅
• LDO先為MCU送電

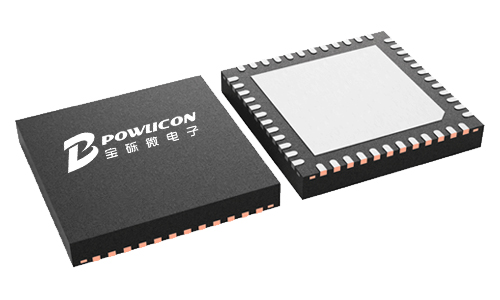

• 尊重 QFN5X5-48 芯片封裝

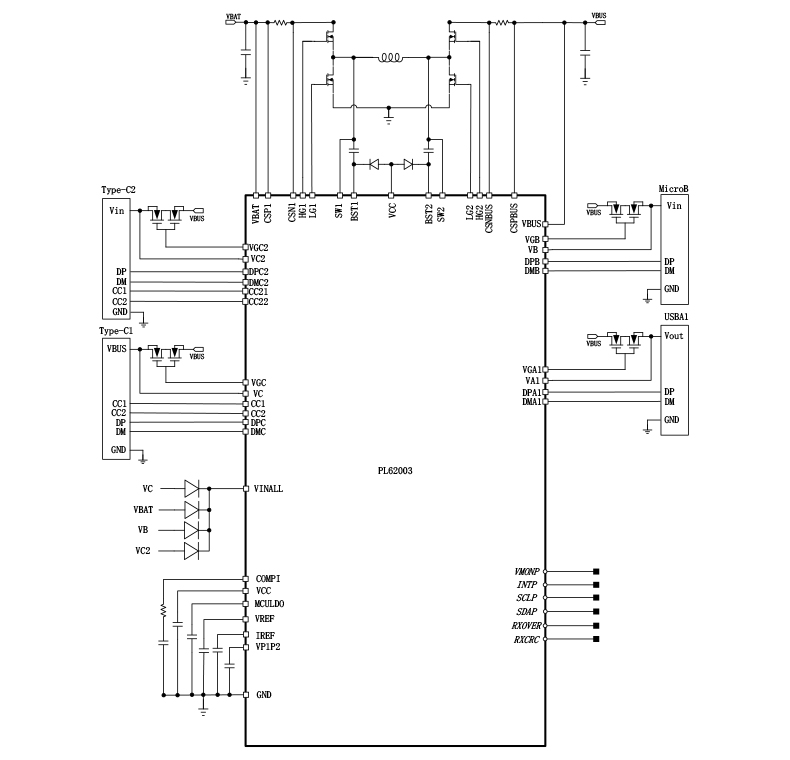

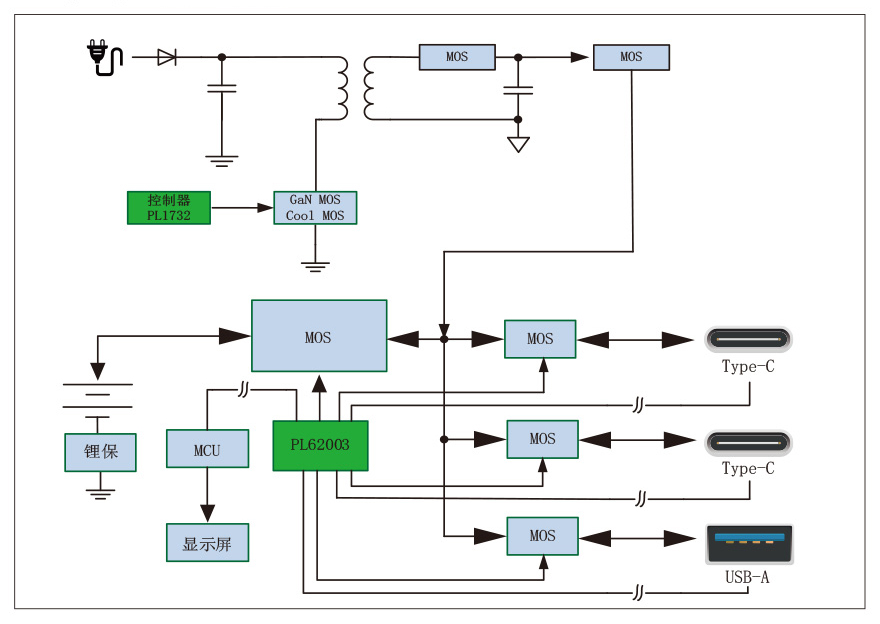

2、應用哲理圖：

3、終產物描寫出

PL62003 是一種種款高效益的一起雙軌升降血壓主機電源線適配器，集就成了快速蓄電和談。它是一種種個攻效全面且矯捷的升降血壓主機電源線適配器app平臺，專為大居多帶著 Type-C 表層并撐持 PD 和談的快速蓄電用而工作設想。它還可以被編譯程序布置為降血壓蓄電、升壓蓄電或升降血壓蓄電方式。 PL62003 供應 I2C 接口標準煩請與MCU通信，為干鋰手機電池和串口通信接插件供應直流電探測攻效，能切確地對干鋰手機電池直流電、串口通信直流電和達到 4 個 USB 表層的直流電控制直流電探測。它再也不能全部 USB 表層的 CC1、CC2、DP、DM 通信旌旗燈號供應直流電直接阻斷掉。PL62003 還可以與通用版的MCU聯動級任務，為各快速蓄電用，如挪動主機電源線、干鋰手機磷酸鐵鋰電池或輕便式儲熱主機電源線等，供應這個是完全、壯觀且矯捷的升降血壓蓄電管理體系。 在充值風格下，它對導出輸出功率控制升壓或穩壓治理，導致用得著地為鋰電充值。PL62003 撐持涓流充值、恒流（CC）充值和恒壓（CV）充值申領。充值直流電和充值輸出功率能它是經過了期間5個 12 位的數模換算器（DAC）控制編程學習調節。 PL62003 具備著 I2C 插孔，是以玩家都可以通過階段 I2C 輕松自在放肆充值樁或釋放主要形式，并對充值樁直流電、充值樁的線電壓、傷害的線電壓和傷害直流電限定價格扼制程序編寫設定。它還能監控技術多到十二個 USB 串口的情況，并供求平衡十二個NMOS柵極驅動程序器，以自力放肆馬力方法。玩家還都可以合理利用 I2C 來監控技術DC-DC控制器乃至于全不保障體系的情況。 PL62003 還市場機制了 VMONP 引腳，沿途步驟該引腳，MCU也能要及時監測方案 VBUS、VBAT、IBUS、IBAT和各個方面個服務器端口的電壓電流。所有這部分結構特征簡化法了標準建議，并走低了BOM成本。PL62003 撐持欠壓掩體、過壓掩體、過流掩體、燒壞掩體和過溫掩體，以狠抓標準在差其它的相對自然環境下的清靜性。

4、臭街運用處景

• 挪動主機電源
• 電池組
• 鋰陰陽離子動力電池手機充電線產品
• 輕便式防具
• 代用迅速能充電裝備
• 智力USB插座開關

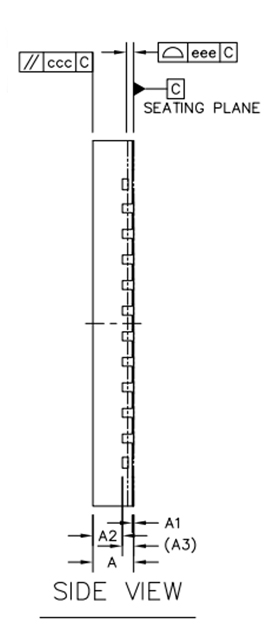

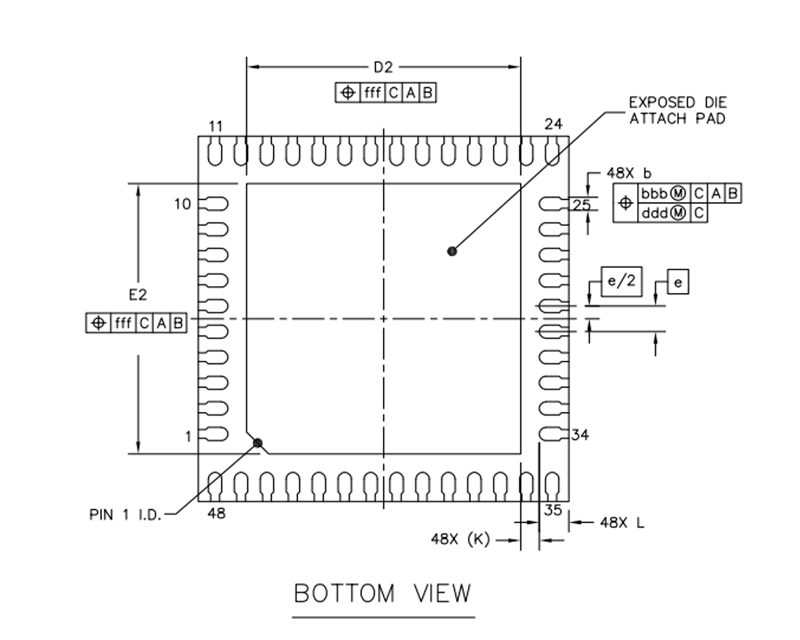

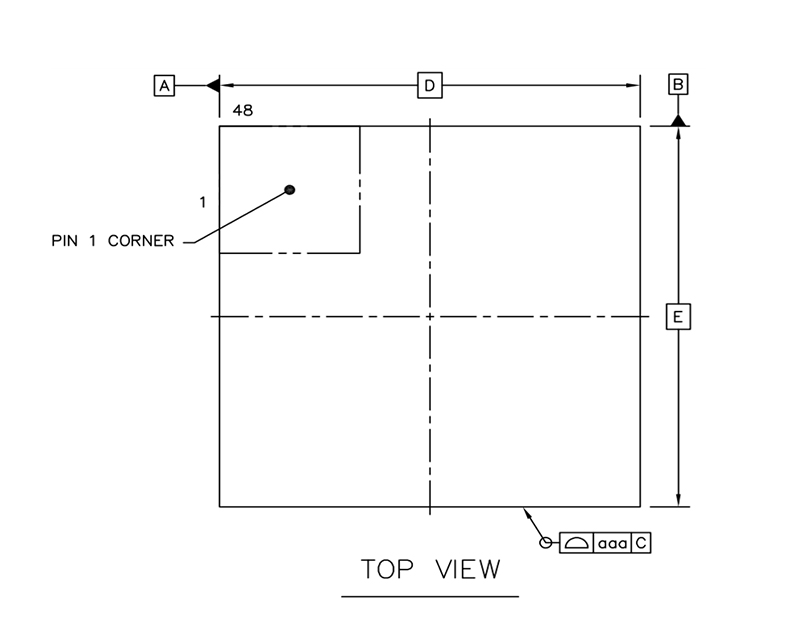

5、芯片封裝資訊

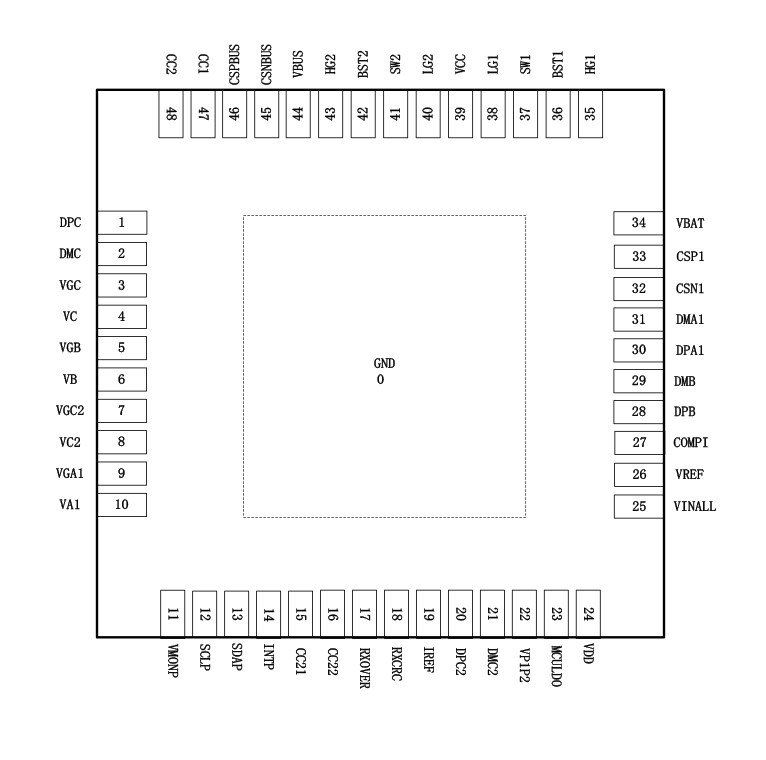

6、管腳界說和功能描述

管腳功效與作用描繪

序號	稱號	描寫
0	GND	封裝的外露焊盤，用于外部電路的接地毗連
1	DPC	C1 端口的 D + 旌旗燈號
2	DMC	C1 端口的 D - 旌旗燈號
3	VGC	用于節制 C1 端口外部 NMOS柵極驅動器
4	VC	用于檢測 C 端口的電壓
5	VGB	用于節制 B 端口外部 NMOS 的柵極驅動器
6	VB	用于檢測 B 端口的電壓
7	VGC2	用于節制 C2 端口外部 NMOS 的柵極驅動器
8	VC2	用于檢測 C2 端口的電壓
9	VGA1	用于節制 A1 端口外部 NMOS 的柵極驅動器
10	VA1	用于檢測 A1 端口的電壓
11	VMONP	用于檢測 VBUS、VBAT、IBUS、IBAT，和 A/B/C1/C2 端口停止 MOS 管的壓降。將該引腳毗連至MCU
12	SCLP	I2C 時鐘線。毗連一個上拉電阻（典范值為 10kΩ ）。毗連至 MCU
13	SDAP	I2C 數據線。毗連一個上拉電阻（典范值為 10kΩ ）。毗連至 MCU
14	INTP	用于間斷旌旗燈號的開漏輸出。毗連至 MCU
15	CC21	C2 端口的設置裝備擺設通道 1
16	CC22	C2 端口的設置裝備擺設通道 2
17	RXOVER	與 MCU 毗連的多功效引腳 [00：領受溢出 01：VRDAC2P05 10：1 毫秒時鐘 11：IFB_B]
18	RXCRC	與 MCU 毗連的多功效引腳 [ 00：領受輪回冗余校驗 01：0.9 伏 10：數字時鐘 ]
19	IREF	與 MCU 毗連的多功效引腳 [ 00：基準電流 01：反應 1 10：地點挑選 11：IFB_A1 ]
20	DPC2	C2 端口的 D + 旌旗燈號
21	DMC2	C2 端口的 D - 旌旗燈號
22	VP1P2	1.2 V電源
23	MCULDO	為 MCU 供給 3.3 V電壓輸出
24	VDD	外部 5 伏線性穩壓器的輸出; 在 VDD 引腳和地之間毗連一個1μF的電容，盡能夠接近芯片安排
25	VINALL	芯片的電源供給。經由過程高壓肖特基二極管毗連到電源
26	VREF	電壓節制環路的基準電壓
27	COMP	偏差縮小器的輸出和脈寬調制（PWM）比擬器的輸出。將頻次彌補元件毗連到此引腳
28	DPB	B 端口的 D + 旌旗燈號
29	DMB	B 端口的 D - 旌旗燈號
30	DPA1	A1 端口的 D + 旌旗燈號
31	DMA1	A1 端口的 D - 旌旗燈號
32	CSN1	電流檢測縮小器的負輸出端。毗連到 VBAT（電池電壓）側電流檢測電阻的一端
33	CSP1	電流檢測縮小器的正輸出端。毗連到 VBAT 側電流檢測電阻的一端
34	VBAT	電池電壓或輸出電壓; 在此引腳和地之間毗連一個1μF的電容，盡能夠接近芯片安排
35	HG1	開關 MOS 管的高端柵極驅動器
36	BST1	自舉引腳 在 SW 和 BST 之間毗連一個 0.1 微法或更大的電容，為高端柵極驅動器供電
37	SW1	功率開關引腳。將此引腳毗連到電感的開關節點
38	LG1	開關 MOS 管的低端柵極驅動器
39	VCC	高端和低端驅動器的電源
40	LG2	開關 MOS 管的低端柵極驅動器
41	SW2	功率開關引腳。將此引腳毗連到電感的開關節點
42	BST2	自舉引腳在SW和BST之間毗連一個0.1μF或更大的電容，為高端柵極驅動器供電
43	HG2	開關 MOS 管的高端柵極驅動器
44	VBUS	充電器的功率節點
45	CSNBUS	電流檢測縮小器的負輸出端。毗連到電流檢測電阻的一端

二、技藝word

---

范例	標題	上傳時候	文檔下載
產物規格書（中文）	PL62003_Datasheet_CN_R1.0	2025/04/09	PDF下載
代謝物金橋銅業跨接線的截面積大小書（英文怎么說）	PL62003_Datasheet_en_R1.0	2025/04/09	PDF下載
設想指南	PL62003 PCB設想指南	2025/04/09	PDF下載

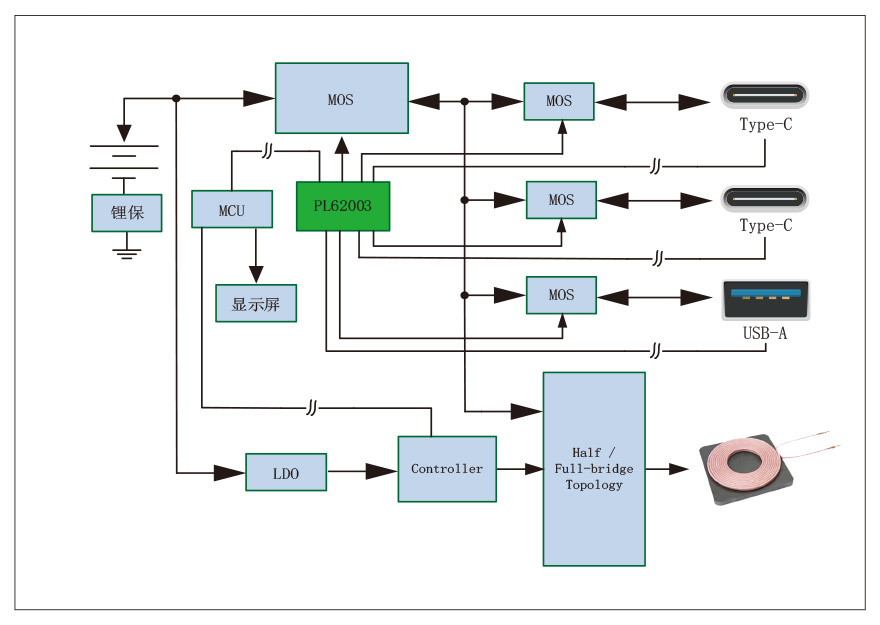

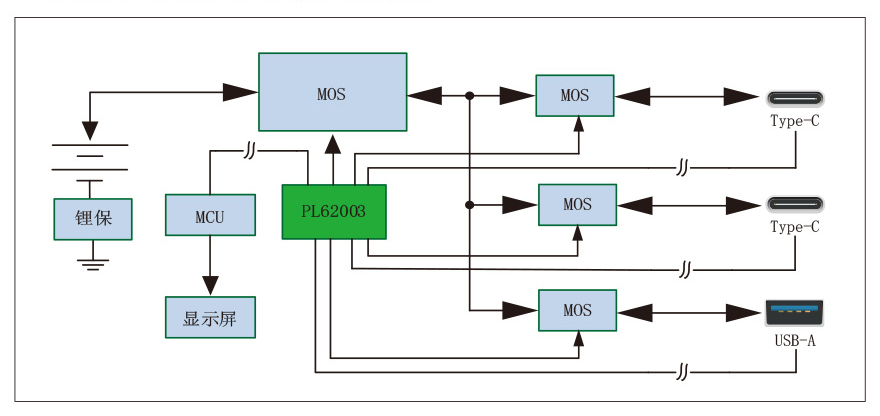

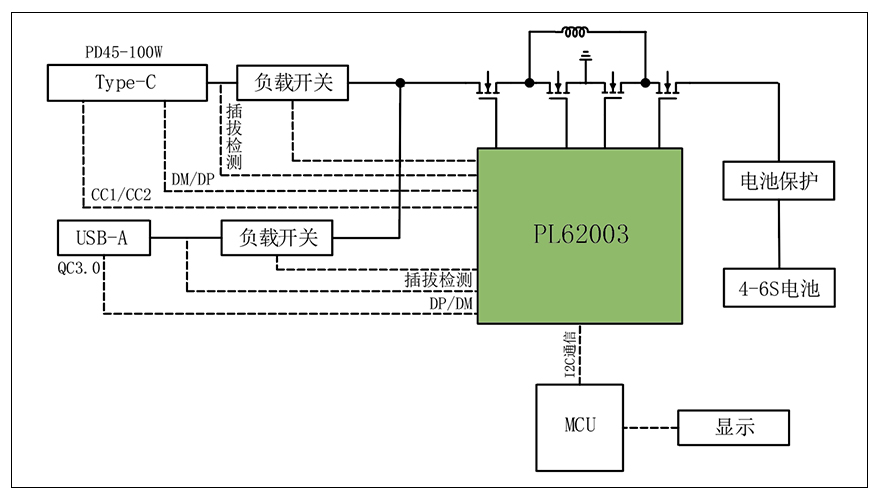

三、借助工作方案

---
